안드로이드 포렌식 관련 실습

0. 표지







1. 도구 설치



실습을 진행하기 위해서 필요한 도구들입니다.



Nox



NoxPlayer - Free Android Emulator on PC and Mac





SDK



SDK 플랫폼 도구 출시 노트  |  Android 개발자  |  Android Developers





Frida



Python을 설치한 후, 커맨드 프롬프트에 아래 명령어를 입력하여 모듈들을 설치합니다.



pip install frida
pip install frida-tools





Frida-Server



Releases · frida/frida



어떤 파일을 다운로드 받아야하는지 모를 수도 있습니다.

Nox를 설치한 경로로 이동한 후, 명령어를 입력하여 추가적인 정보를 얻을 수 있습니다.



adb shell getprop ro.product.cpu.abi





Python3



Download Python





Fridump3



rootbsd/fridump3





이외 몇몇 바이너리..



jakev/android-binaries





2. Nox 설정



ROOT켜기 옵션 활성화







3. Nox에 Frida-Server 설치하기



도구 설치 단계에서 다운로드 받은 파일을 Nox에 Drag & Drop하여 복사할 수 있습니다.

(복사한 파일은 /sdcard/Pictures에 있습니다.)



adb 명령어를 이용하여 쉘에 접근해줍니다.

(Nox 플레이어를 설치한 경로/bin으로 이동하여 해당 명령어를 입력합니다.)



nox_adb shell



mv 명령어를 이용하여 해당 파일을 /data/local/tmp 디렉토리로 이동시켜줍니다.

(파일을 이동시켜주고 이름도 실행하기 편하게 변경해줬습니다.)

cd 명령어로 파일이 이동한 디렉토리로 이동합니다.

아래 명령어를 입력하여 frida-Server를 백그라운드에서 실행시켜줍니다.



./frida-server &



ps 명령어를 통해서 frida-Server가 백그라운드에서 실행되고 있는지 다시 한 번 확인해줍니다.



ps | grep frida





4. 앱 덤프



다운로드 받은 fridump3.py를 실행 중, device not found라는 오류가 발생 시 소스 코드를 수정해야 합니다.

frida.get_usb_device를 키워드로 frida.get_usb_device()를 찾아서 frida.get_usb_device(1)로 수정해줍니다.



실행 중인 앱을 확인할 수 있는 명령어는 아래와 같습니다.



frida-ps -U



실행 중인 앱를 덤프할 때 사용할 수 있는 명령어입니다.



python fridump.py -u -s [PID]



dump 디렉토리에서 수 많은 덤프 데이터 파일과 strings.txt 파일을 확인할 수 있습니다.





간단하게 스톱워치 앱을 깔아서 실습을 진행해봤습니다.

해당 앱은 아래 링크에서 다운로드 받을 수 있습니다.



Simple Stopwatch - Apps on Google Play





5. NAND 플래시 메모리(RAM) 덤프



/proc/partitions 경로에 파일들을 살펴보고 파티션들을 확인해봅시다.

용량으로 확인해보면 플래시 메모리는 sdb 이므로 메모리 수집을 위해 sdb를 덤프하겠습니다.





/dev/block에 sdb가 존재합니다.





다운로드 받았던 바이너리들을 Nox로 Drag & Drop한 후, local/data/tmp로 옮겨줍니다.

adb 명령어를 사용하여 메모리 덤프할 준비를 끝냅니다.



adb forward tcp:8888 tcp:8888
adb forward --list



아래 명령어를 입력하여 메모리를 덤프해줍니다.



./dc3dd if=/dev/block/sdb | ./nc -l -p 8888
nc 127.0.0.1 8888 > backup.img

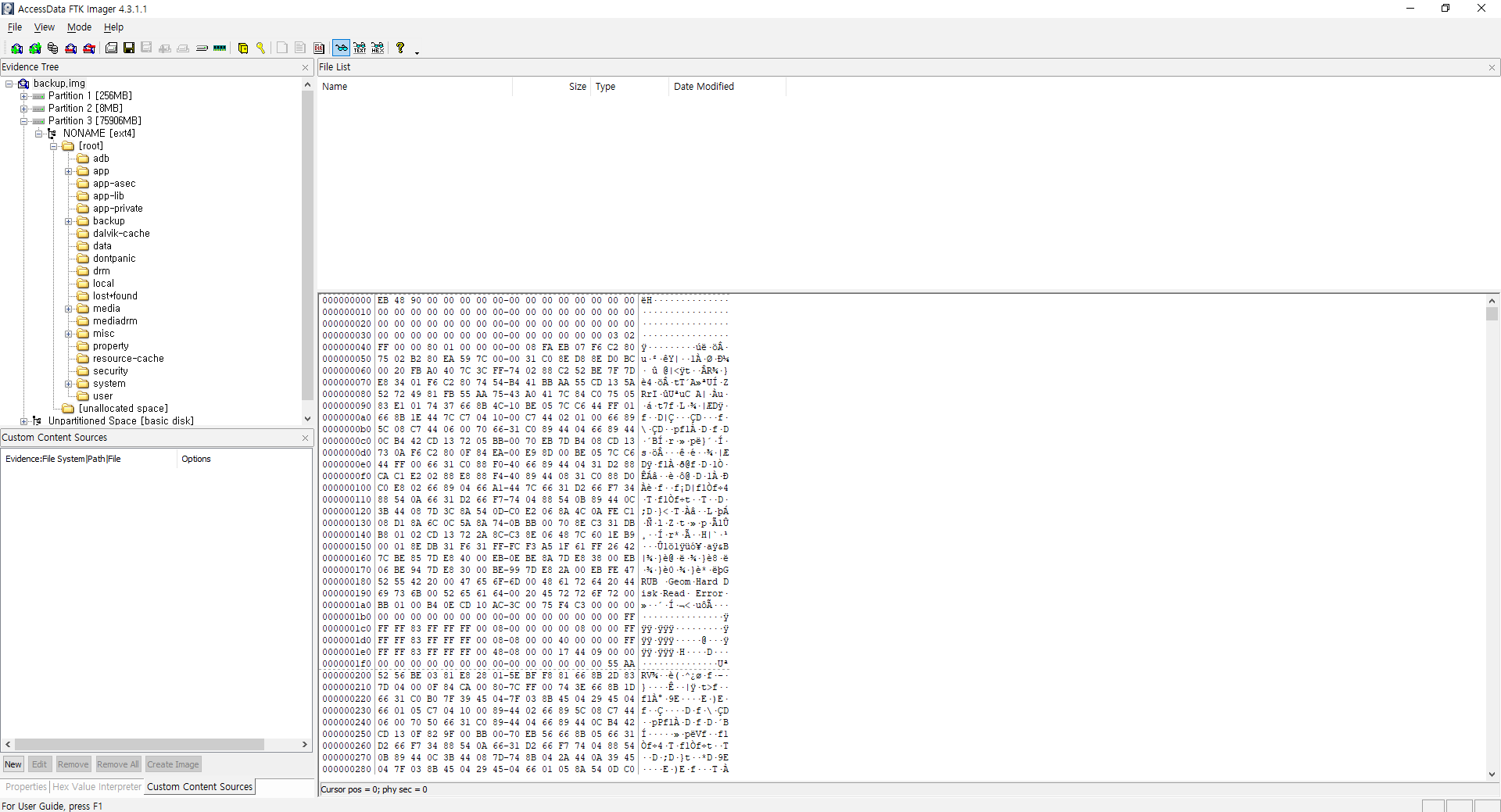

FTK Imager로 덤프가 잘 되었는지 확인해줍니다.





6. 비고



시간이 허락한다면 안드로이드 포렌식에 대해서 더 공부해봐야겠습니다.
